一、测试的内容和要求
　　测量工件面积：

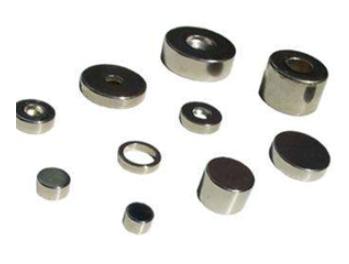

　　4*2.5mm积分高度圆柱样品的检测
　　检测内容：
　　1：边缘缺口、孔和直径的底部检测
　　2：侧检测的总高度
　　3：顶部试验直径，不论是否有孔
　　注：以上检测项目需要在图像下清晰可见才能检测。
　　检测效率：每分钟200~400件(按进样速度计算)。
分工：根据检测内容细分检测步骤。

二.设备组成和主要机构
　　1：视觉检测软件
　　2：工业计算机
　　3：显示19吋
　　4：工业相机：3台，底部和顶部检测直径，是否有孔，边缘切口，侧检高度
　　5：工业镜头：3 FA工业摄像机
　　6：专业玻璃托盘
　　7：电磁阀
　　8：减速器
　　9：振动柜
　　10：进料设备(振动盘、直接振动、控制器)。
底部检测效果原始图片：

3：1底检出法

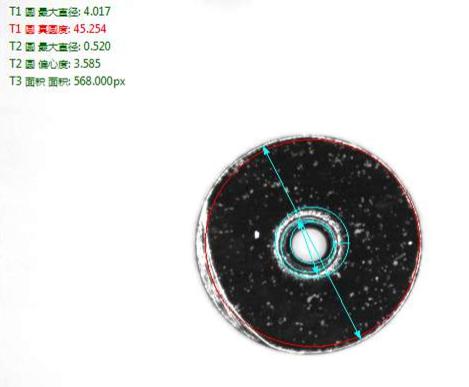

底部测试精细产品分析图表：OK

3：1底检出法
底部检测边缘切口缺陷分析图表：Ng

3：1底检出法

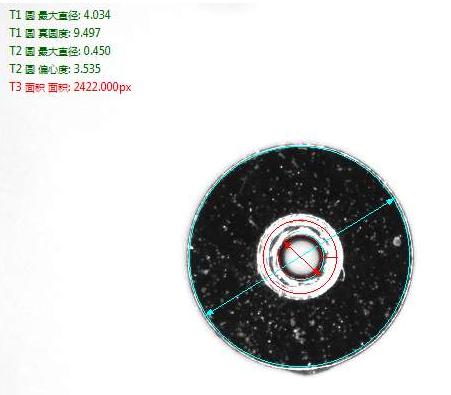

底部检查内孔过量不良产品分析图表：Ng

3：1底检出法
底部缺陷产品分析图表：Ng

3：2侧检测法
用于侧检的精细产品分析图表：好的

3：2侧检测法
用于侧检的高不良产品分析图表：Ng

3：3顶级检测方法

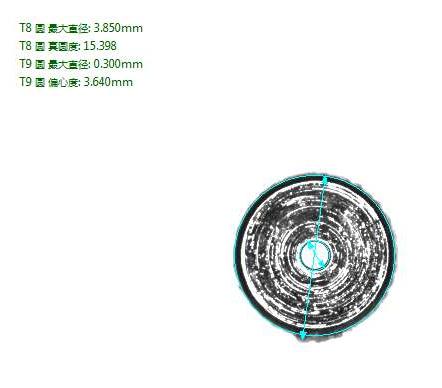

顶级测试产品分析图表：好的
